用Pro制作如下产品图:

图纸:



1.新建文件选择零件,去除缺省选择毫米为单位,选择拉伸定义在TOP平面:


2.给四个角倒为半径为8,以半径8为圆心绘制一个直径为4的圆,拉伸高度为10:


3.定义在TOP平面拉伸去除材料,草绘参照这个圆,绘制直径为8的圆,拉伸高度为3.



4.位伸定义如下图的面上,绘制两个直径为30和24的圆,拉伸高度为25:



底部是打通的,所以复制出直径为24的圆去除材料:

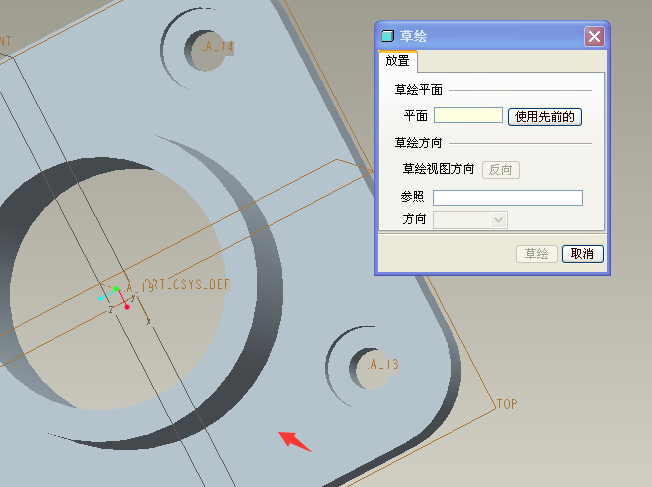

5.拉伸定义在这个面上:

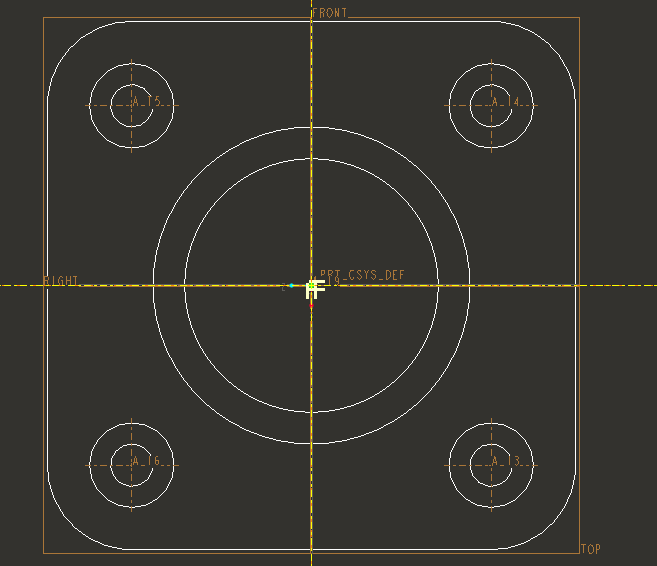

绘制两条中心线:

绘制一个矩形,边与矩形的距离为16,删除多余的部分镜像出来一份:


拉伸高度为10:

拉伸去除材料,拉伸高度为15:




最后倒圆角,圆角的半径为1:
